活套法蘭

編號

30401

單位

套

瀏覽

5213 次

更新

2022-09-22 09:39

產品詳情

法蘭，又稱法蘭盤，是管子與管子之間相互連接的零件，用于管端之間的連接。法蘭上有螺絲孔，通過螺栓使兩個法蘭盤連接在一起，兩個法蘭盤之間用法蘭墊密封。法蘭連接是管道施工的重要連接方式，法蘭連接使用方便，可靈活安裝和拆卸，而且能夠承受較大的壓力。法蘭連接在工業管道中使用廣泛。

法蘭，根據與管道的連接方式，一般可分為平焊法蘭、對焊法蘭、絲扣法蘭等。同一公稱通徑的法蘭，在不同壓力標準下的螺絲孔中心距離、螺絲孔直徑、螺絲孔數量、密封面寬度、密封面高度、法蘭厚度、法蘭外徑等可能存在不同。

活套法蘭，又稱松套法蘭，是將一個活套環（又稱松套環）焊接在管端上作為密封面，而帶螺栓孔的法蘭則套在管端上，并可以自由的活動，該法蘭的作用是將活套環與另一邊的法蘭或活套環壓緊。活套法蘭可以不與另一端的法蘭上的螺栓孔對齊，這樣可以實現靈活安裝的目的。

活套法蘭，根據密封面可以分為突面平焊活套法蘭（RF）、凹凸面平焊活套法蘭（MF）、榫槽面平焊活套法蘭（TG）和O形圈面平焊活套法蘭（OSG），其中，突面平焊活套法蘭（RF）為常用。

產品參數

產品名稱	活套法蘭（松套法蘭）
產品材質	碳鋼
公稱通徑	DN40-600
公稱壓力	1.0MPa（PN10）、1.6MPa（PN16）
適用介質	水、油、空氣、蒸氣、燃氣
執行標準	GB/T 9121-2010 平焊環板式松套鋼制管法蘭

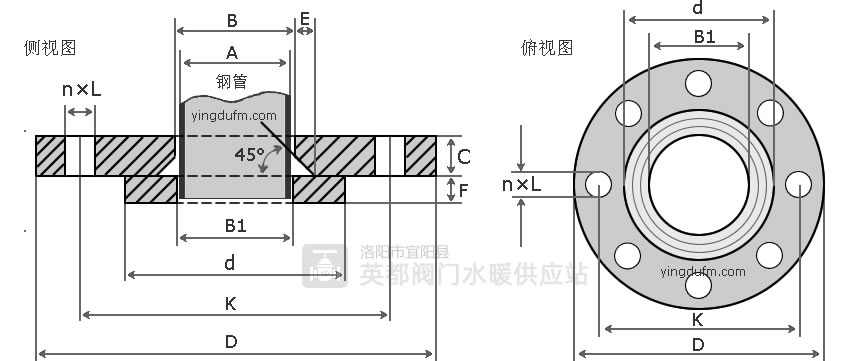

活套法蘭型號尺寸圖

PN10活套法蘭型號尺寸

公稱尺寸 DN	法蘭焊端外徑 (鋼管外徑) A/mm		連接尺寸					法蘭厚度 C/mm	法蘭內徑			平焊環
	法蘭焊端外徑 (鋼管外徑) A/mm		法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓			B/mm		E /mm	外徑 d/mm	內徑B1/mm		厚度 F/mm
	系列1	系列2	法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	數量 n/個	螺紋規格		系列1	系列2	E /mm	外徑 d/mm	系列1	系列2	厚度 F/mm
15	21.3	18	95	65	14	4	M12	14	25	22	3	45	22.0	19	12
20	26.9	25	105	75	14	4	M12	16	31	29	4	58	27.5	26	14
25	33.7	32	115	85	14	4	M12	16	38	36	4	68	34.5	33	14
32	42.4	38	140	100	18	4	M16	18	47	42	5	78	43.5	39	14
40	48.3	45	150	110	18	4	M16	18	53	50	5	88	49.5	46	14
50	60.3	57	165	125	18	4	M16	20	65	62	5	102	61.5	59	16
65	76.1	76	185	145	18	4	M16	20	81	81	6	122	77.5	78	16
80	88.9	89	200	160	18	4	M16	20	94	94	6	138	90.5	91	16
100	114.3	108	220	180	18	8	M16	22	120	114	6	158	116.0	110	18
125	139.7	133	250	210	18	8	M16	22	145	139	6	188	141.5	135	18
150	168.3	159	285	240	22	8	M20	24	174	165	6	212	170.5	161	20
200	219.1	219	340	295	22	8	M20	24	226	226	6	268	221.5	222	20
250	273.0	273	395	350	22	12	M20	26	281	281	8	320	276.5	276	22
300	323.9	325	445	400	22	12	M20	26	333	334	8	370	327.5	328	22
350	355.6	377	505	460	22	16	M20	30	365	386	8	430	359.5	381	22
400	406.4	426	565	515	26	16	M24	32	416	435	8	482	411.0	430	24
450	457.0	480	615	565	26	20	M24	36	467	490	8	532	462.0	485	24
500	508.0	530	670	620	26	20	M24	38	519	541	8	585	513.5	535	26
600	610.0	630	780	725	30	20	M27	42	622	642	8	685	616.5	636	26

注：數據來源于《GB/T 9121-2010 平焊環板式松套鋼制管法蘭》。系列1和系列表示兩種不同規格的鋼管，系列1常見為鍍鋅鋼管，系列2常見為無縫鋼管。

PN16活套法蘭型號尺寸

公稱尺寸 DN	法蘭焊端外徑 (鋼管外徑) A/mm		連接尺寸					法蘭厚度 C/mm	法蘭內徑			平焊環
	法蘭焊端外徑 (鋼管外徑) A/mm		法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	螺栓			B/mm		E /mm	外徑 d/mm	內徑B1/mm		厚度 F/mm
	系列1	系列2	法蘭外徑 D/mm	螺栓孔中心圓直徑 K/mm	螺栓孔直徑 L/mm	數量 n/個	螺紋規格		系列1	系列2	E /mm	外徑 d/mm	系列1	系列2	厚度 F/mm
15	21.3	18	95	65	14	4	M12	14	25	22	3	45	22.0	19	12
20	26.9	25	105	75	14	4	M12	16	31	29	4	58	27.5	26	14
25	33.7	32	115	85	14	4	M12	16	38	36	4	68	34.5	33	14
32	42.4	38	140	100	18	4	M16	18	47	42	5	78	43.5	39	14
40	48.3	45	150	110	18	4	M16	18	53	50	5	88	49.5	46	14
50	60.3	57	165	125	18	4	M16	20	65	62	5	102	61.5	59	16
65	76.1	76	185	145	18	4	M16	20	81	81	6	122	77.5	78	16
80	88.9	89	200	160	18	8	M16	20	94	94	6	138	90.5	91	16
100	114.3	108	220	180	18	8	M16	22	120	114	6	158	116.0	110	18
125	139.7	133	250	210	18	8	M16	22	145	139	6	188	141.5	135	18
150	168.3	159	285	240	22	8	M20	24	174	165	6	212	170.5	161	20
200	219.1	219	340	295	22	12	M20	26	226	226	6	268	221.5	222	20
250	273.0	273	405	355	26	12	M24	29	281	281	8	320	276.5	276	22
300	323.9	325	460	410	26	12	M24	32	333	334	8	378	327.5	328	24
350	355.6	377	520	470	26	16	M24	35	365	386	8	438	359.0	381	26
400	406.4	426	580	525	30	16	M27	38	416	435	8	490	411.0	430	28
450	457.0	480	640	585	30	20	M27	42	467	490	8	550	462.0	485	30
500	508.0	530	715	650	33	20	M30	46	519	541	8	610	513.5	535	32
600	610.0	630	840	770	36	20	M33	55	622	642	8	725	616.5	636	32

注：數據來源于《GB/T 9121-2010 平焊環板式松套鋼制管法蘭》。系列1和系列表示兩種不同規格的鋼管，系列1常見為鍍鋅鋼管，系列2常見為無縫鋼管。

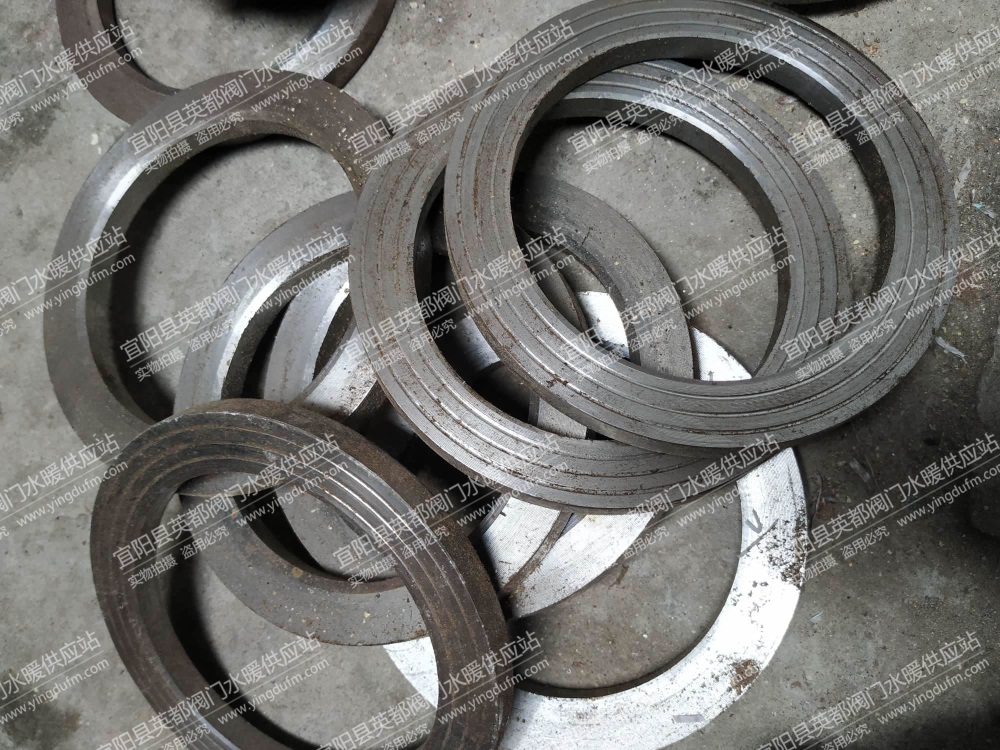

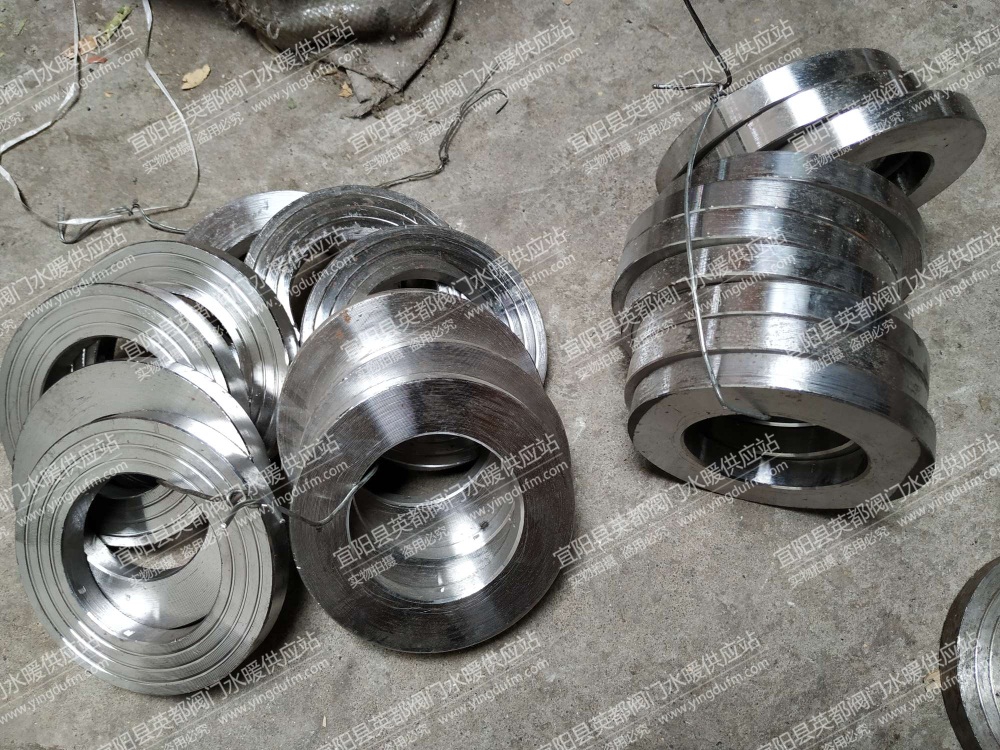

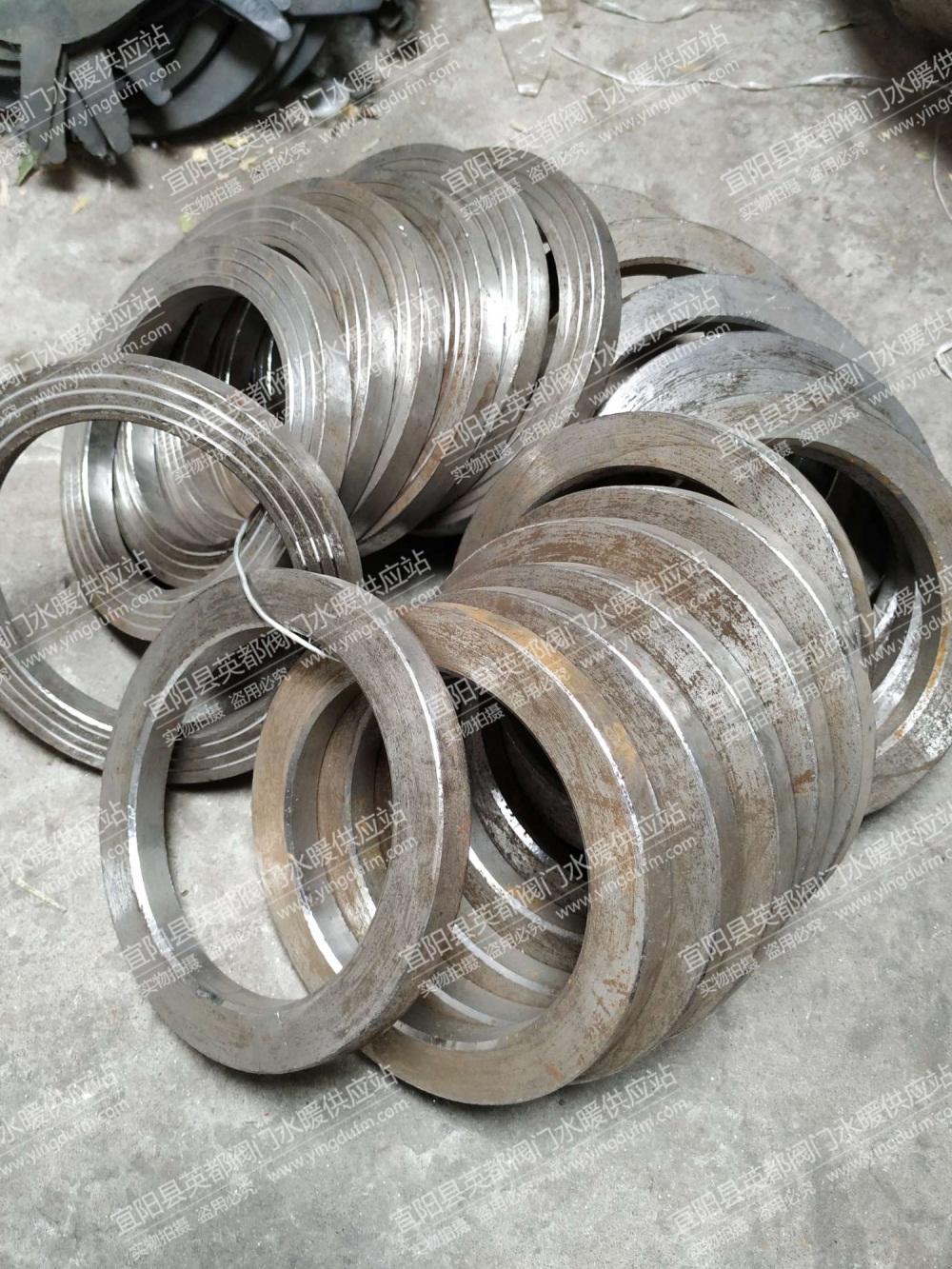

產品實物拍攝

頁面說明：本頁面中的圖片為我們正在銷售或曾經銷售的產品，因拍攝、光線、顯示器效果以及個人對色彩理解的不同，您所看到的圖片可能與實際存在一定的色差，實際產品在品牌、尺寸、外觀、材質、顏色等方面可能因進貨批次不同出現不一致，請以實際為準。本頁面的文字描述、數據、圖片等為展示之用，僅供參考，不作為產品銷售合同內容的一部分。
